1. Cek Kelengkapan Alat/Unit
Alat/Unit GPS Phantom GT-950 terdiri dari:
- Alat/Unit
- Baterey Back Up
- Kabel Power
- Relay
- Jika sudah dirakit jadinya seperti ini:
2. Instalasi Standar
a. Pasang kelengkapan alat
Masukkan sim card (pastikan GPRS sudah aktif)
b. Pasang baterey back up
c. Pasang penutup batrey
d. Setelah simcard terpasang dengan baik, instalasi kabel ke kendaraan

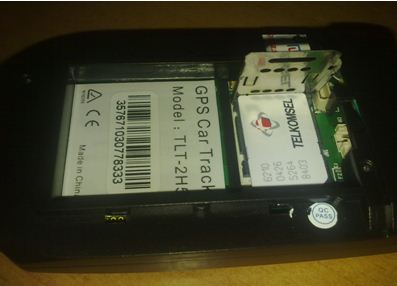

Pasang sim card dengan benar:
Pasang battery
Setelah semua kelengkapan terpasang, pasang alat/unit ke kendaraan
1. Buka dash board bawah setir:
2. Lihat soket kunci bawah setir
3. Kalau diperbesar gambar soketnya seperti ini:
4. Cari kabel setrum (+) yang selalu On/Standby tanpa dikontak
Gb. Cek kabel jalur setrum dari soket sebelum dibuka
Ket: Jika kabel yang di tes adalah kabel jalur setrum (+), maka tespen akan menyala
5. Cari kabel setrum ACC (+), yang ON ketika kontak di hidupkan
Ket: Jika kabel yang di tes adalah kabel jalur setrum ACC (+), ketika di kontak ON maka tespen akan menyala, Jika kontak di OFF maka lampu tespen akan mati
Gb. Cek kabel jalur setrum dari soket setelah dibuka
A. Sambungkan kabel setrum (+) ke kabel warna Merah di Alat/Unit GPS (kupas kabel setrum)
B. Sambungkan kabel warna Hijau ke jalur setrum ACC (+12V ketika kontak di ON kan)
C. Kabel Hitam disambungkan ke body (massa)
D. Instal Kabel Cut Engine
Cari jalur Cut Engine
(cari jalur Kunci Kontak, kemudian lepas soketnya, kabel jalur pemutus
kontak lalu potong). Potongan tadi masing-masing disambungkan dengan
kabel kuning.
NB: Cara mencari jalur cut engine: Hidupkan mesin, potong kabel pemutus kontak
Bisa juga diambil dari jalur sekring (contoh sekring EFI 15A pada Xenia, Avanza,Innova)
Skema Pemasangan GPS (klik gambar untuk memperbesar)
Testing SMS dari HP ke no sim card alat/unit GPS
Balasan dari GPS:
Dengan command 6660000 dapat balasan berupa koordinat
Gb. Contoh tampilan koordinat pada HP Nokia 2600c
Dengan command 6680000 bisa langsung pantau posisi mobil dari HP:
Gb. Contoh tampilan posisi mobil dari HP cina Huawei
Tampilan koordinat jika dilihat dengan menggunakan Google Maps PC
Tampilan software online:
History perjalanan terekam selama sebulan
NB : Untuk Aktifasi GPS agar terhubung dengan internet hub. tekhnisi.
Info lebih lanjut hub. tehknisi di:
0813 1999 3001 / 0856 4922 2229
Sumber : http://ifhosgpstracker.blogspot.com/p/pedoman-instalasi.h
1. Buka sillplate/Pijakan kaki sebelah kanan supir....tarik aja keatas...kalo blm pernah dibuka memang agak keras..
2. Buka sekrup plastik sebesar koin 500an..posisinya di sebelah kanan pedal gas....putar kekiri...
3. Ada 1 lagi kancing pengikat sebesar kancing baju..dibawah tutup panel itu...tusuk aja tengahnya..lalu cabut....
4. Baru deh..lepas tuh panel....
kalau ternyata fuse tidak putus sedangkan lighter masih bisa nyala bentar kemudian gak nyala lagi, sementara fuse masih bagus, berarti masalah ada di jalur setelah fuse. bisa jadi perkabelannya yang sudah jelek (kadang nyambung kadang putus), atau konektor lighternya yang kendor.
arus lisrik masuk ke titik A tetapi anehnya di titik B tidak ada sama sekali, padahal jelas titik A terhubung langsung dengan titik B.
fuse nya:
Ligther itu yang CIG (CIGarettes).
Lokasi Box Sekering Xenia - Avanca sbb:
1. Buka sillplate/Pijakan kaki sebelah kanan supir....tarik aja keatas...kalo blm pernah dibuka memang agak keras..
2. Buka sekrup plastik sebesar koin 500an..posisinya di sebelah kanan pedal gas....putar kekiri...
3. Ada 1 lagi kancing pengikat sebesar kancing baju..dibawah tutup panel itu...tusuk aja tengahnya..lalu cabut....
This image is too large.
4. Baru deh..lepas tuh panel....
kalau ternyata fuse tidak putus sedangkan lighter masih bisa nyala bentar kemudian gak nyala lagi, sementara fuse masih bagus, berarti masalah ada di jalur setelah fuse. bisa jadi perkabelannya yang sudah jelek (kadang nyambung kadang putus), atau konektor lighternya yang kendor.
kalau pas ganti fuse sempat nyala kembali, kemudian mati lagi karena
fuse putus, itu pertanda ada yang konslet di jalur setelah fuse. Jangan
selalu menganggap kalau barang baru itu pasti bagus. bisa jadi
pemasangan kabelnya tidak bagus, atau lecet, atau apapun, sehingga bisa
saja kabel baru juga jadi konslet. benar, bisa juga yang jelek
ligthernya yang membuat konslet atau mengambil arus lebih kuat dari 15A
(15A gede lho...). coba dites dengan alat lain, misalnya charger hp, car
air purifier, atau apapun, dan lihat apakah fusenya putus lagi.
arus lisrik masuk ke titik A tetapi anehnya di titik B tidak ada sama sekali, padahal jelas titik A terhubung langsung dengan titik B.
fuse nya:
Ligther itu yang CIG (CIGarettes).
Sumber : http://www.avanzaxenia.net/printthread.php?tid=14258
pintu yg dibuka dengan kunci T
Sepertinya maling sempat membuat kunci palsu di dalam mobil. Sisa kikiran kunci palsu..
Yg kiri kunci punya maling, yg kanan kunci asli.
Kunci punya maling sudah bisa digunakan dan siap di start, kunci yg asli sudah tidak berfungsi lagi.
Setelah gw analisa. Maling yg hampir membawa kabur avanza gw punya beberapa tahap utk menjebol sistem alarm mobil.
1. mencabut kabel klakson yg dengna mudahnya dilakukan dibalik grill depan.
2. maling masuk menggunakan kunci T
3. membuka kap mesin
4. mencabut aki, terlihat tutup kutub positif (yg berwarna merah) posisinya sudah terbuka.
5. mencabut kabel-kabel alarm mobil.
6. membuat duplikat kunci dengan mengikir di dalam kabin mobil (perkiraan gw waktunya sekitar 15 menit sampai setengah jam, terlihat dari banyaknya nyamuk yg ada di mobil.
7. mendorong mobil ke luar pagar baru distarter agar pemilik rumah tdk terbangun, terlihat dari bekas cap tangan orang di kap mobil seperti posisi mendorong (kebetulan mobil gw masih berdebu...
)
Padahal kunci gembok pagar sudah pakai yg high security (hardened) yg warnanya putih, tapi barang bukti yg satu ini sepertinya dipegang si maling.
Jadi berhati-hatilah dengan kendaraan anda, sepertinya alarm standar avanza tidak bisa diandalkan, dan pakailah kunci pengaman tambahan di setir & kalau perlu sekalian kunci buat roda.
Semoga pengalaman yg gw alami tidak dialami oleh rekan-rekan.
Sumber : http://www.avanzaxenia.net/printthread.php?tid=8379

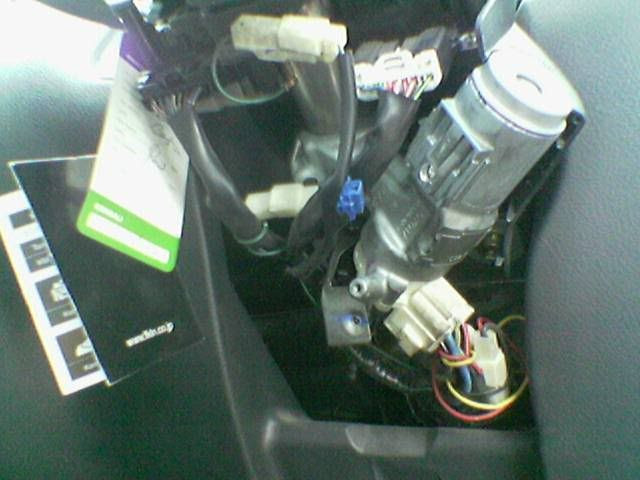

ANTI MALING............Dashboard yg sudah dipreteli.

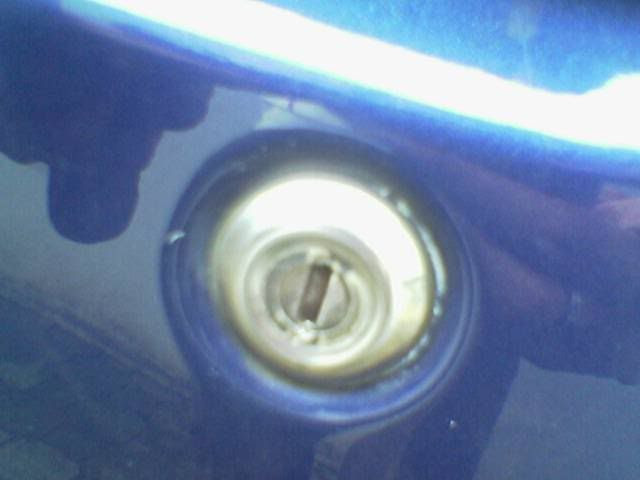

pintu yg dibuka dengan kunci T
Sepertinya maling sempat membuat kunci palsu di dalam mobil. Sisa kikiran kunci palsu..

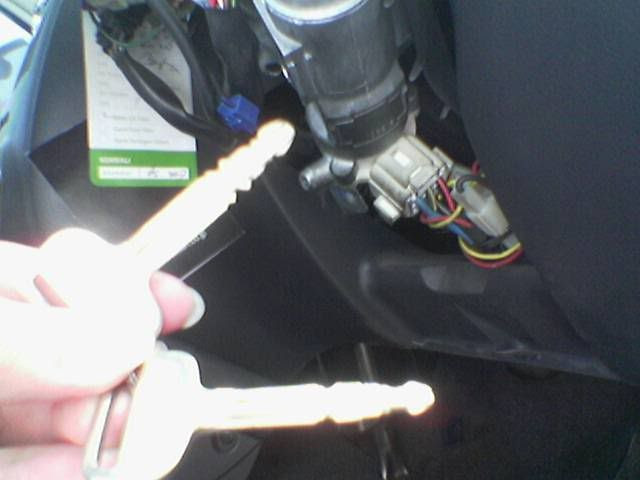

Yg kiri kunci punya maling, yg kanan kunci asli.
Kunci punya maling sudah bisa digunakan dan siap di start, kunci yg asli sudah tidak berfungsi lagi.
Setelah gw analisa. Maling yg hampir membawa kabur avanza gw punya beberapa tahap utk menjebol sistem alarm mobil.
1. mencabut kabel klakson yg dengna mudahnya dilakukan dibalik grill depan.
2. maling masuk menggunakan kunci T
3. membuka kap mesin
4. mencabut aki, terlihat tutup kutub positif (yg berwarna merah) posisinya sudah terbuka.
5. mencabut kabel-kabel alarm mobil.
6. membuat duplikat kunci dengan mengikir di dalam kabin mobil (perkiraan gw waktunya sekitar 15 menit sampai setengah jam, terlihat dari banyaknya nyamuk yg ada di mobil.
7. mendorong mobil ke luar pagar baru distarter agar pemilik rumah tdk terbangun, terlihat dari bekas cap tangan orang di kap mobil seperti posisi mendorong (kebetulan mobil gw masih berdebu...
)Padahal kunci gembok pagar sudah pakai yg high security (hardened) yg warnanya putih, tapi barang bukti yg satu ini sepertinya dipegang si maling.
Jadi berhati-hatilah dengan kendaraan anda, sepertinya alarm standar avanza tidak bisa diandalkan, dan pakailah kunci pengaman tambahan di setir & kalau perlu sekalian kunci buat roda.
Semoga pengalaman yg gw alami tidak dialami oleh rekan-rekan.
